液位显示器、水位控制器、水位传感器与液位计 仪表与传感的协同作用

在工业自动化与过程控制领域，液位测量与控制是保障生产安全、提高效率的关键环节。从简单的水箱补水到复杂的化工反应釜监控，都离不开液位显示器、水位控制器、水位传感器和液位计等仪表与传感设备的配合。本文将分别介绍这些组件的基本概念、工作原理以及它们如何协同工作。

一、液位显示器——直观的“眼睛”

液位显示器（又称液位显示仪）是一种用于实时显示液位高度的仪表。它通常接收来自液位传感器或液位计的信号，并以数字、光柱或模拟指针等形式展示当前液位。液位显示器可以就地安装，也可以远传至控制室，方便操作人员随时掌握液位状态。常见类型包括数字显示仪、光柱显示仪和液晶显示仪。

二、水位控制器——自动化的“大脑”

水位控制器（也称液位控制器）是根据液位信号对泵、阀等执行机构进行控制的设备。它可以实现液位的上下限报警、自动补水、排水或维持液位恒定。水位控制器通常与传感器配合使用：传感器检测液位并输出信号，控制器根据预设的阈值逻辑输出控制信号，从而驱动执行器动作。例如，当液位低于设定下限时，控制器启动水泵；达到上限时，则关闭水泵。

三、水位传感器——敏感的“触觉”

水位传感器（液位传感器）是直接感知液位变化的元件，它将被测液位转换为电信号输出。根据测量原理，水位传感器可分为多种类型：

- 浮球式：利用浮力带动磁簧开关或电位器；
- 电容式：利用液位变化引起电容变化；
- 压力式：通过测量液体静压推算液位；
- 超声波式：利用回波测距；
- 光电式：利用光学反射原理。
不同传感器适用于不同介质、温度、压力和精度要求。

四、液位计——综合测量的“工具”

液位计是一种更广泛的液位测量仪表，通常集成了传感器和指示功能，可以直接读出液位值。常见的液位计有玻璃板液位计、磁翻板液位计、雷达液位计、超声波液位计等。液位计既可以就地指示，也可以远传信号。在一些场合，液位计与液位显示器、控制器组合使用，构成完整的液位测控系统，俗称“仪表+传感”的解决方案。

五、仪表+传感的协同——典型应用示例

以水处理系统中的水箱液位控制为例：

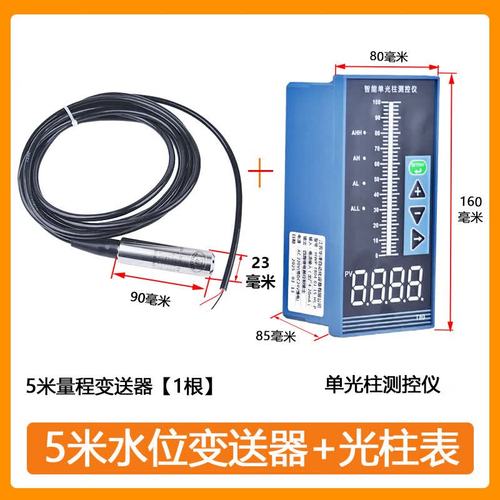

1. 水位传感器（如投入式压力传感器）安装在水箱底部，实时检测水压并转换为电信号。
2. 液位计（如磁翻板液位计）提供就地直观的液位显示，同时可输出远传信号。
3. 液位显示器接收传感器或液位计的信号，在控制室显示当前液位数值。
4. 水位控制器根据液位显示器的信号（或直接接收传感器信号）进行逻辑判断，控制进水泵和排水阀。

通过这种“仪表+传感”的组合，系统实现了自动补水、防溢流、防干烧等功能，提高了运行可靠性。

六、选型与注意事项

在选择液位仪表和传感器时，需考虑以下因素：

• 被测介质的性质（腐蚀性、粘度、是否易结晶）；
• 工作温度与压力范围；
• 所需精度和响应时间；
• 安装条件（顶装、侧装、投入式等）；
• 输出信号类型（4-20mA、RS485、继电器等）；
• 安全防爆要求。

液位显示器、水位控制器、水位传感器和液位计各司其职，又密不可分。正确选型与合理配置，才能构建稳定可靠的液位测控系统，满足不同工业场景的需求。
